红外热电堆气体传感器可以通过其中热敏元件电阻的转变来丈量一氧化碳气体组分浓度。产品由 TO-39
金属管壳封装而成 ，使用两个单独的窗口：一个窗口装有参考滤波器 ，而另一个窗口装有针对一氧化碳气体选择的窄带通滤波器 ，内部集成红外滤光片、热敏电阻等电子元件 ，具有高可靠性、高迅速度等优点。
TO-39 封装
高迅速度
NTC 热敏电阻赔偿
快速响应时间
4.65μm、3.91μm窄带滤光片
参数 Min. Typ. Max. units 测试条件 尺寸 1.6×1.6 mm2 迅速区域 1.1×1.1 mm2 热电堆电阻 95 120 140 KΩ Temp=25℃ 噪声电压 45 nV/Hz1/2 Temp=25℃ 噪声等效功率 0.27 nW/Hz1/2 Blackbody=500k,1Hz@25℃ 响应度 124 V/w Blackbody=500k,1Hz@25℃ 电阻温度系数 0.1 %/℃ Temp=25℃~75℃ 时间常数 10 ms 探测率 1.0E+08 cmHz1/2/w Blackbody=500k,1Hz@25℃ NTC阻值 100±3% KΩ 25℃ NTC β 3950±1% K 25/50℃
| 情形要求 | |
| 事情温度 | -30℃~+85℃ |
| 贮存温度 | -30℃~+100℃ |

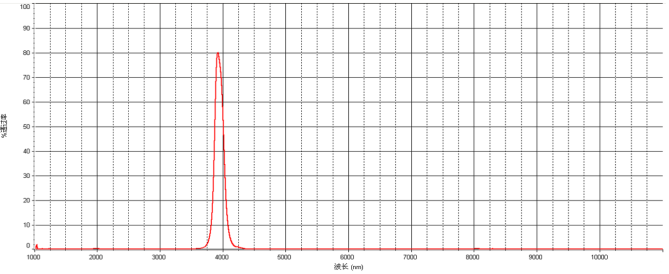

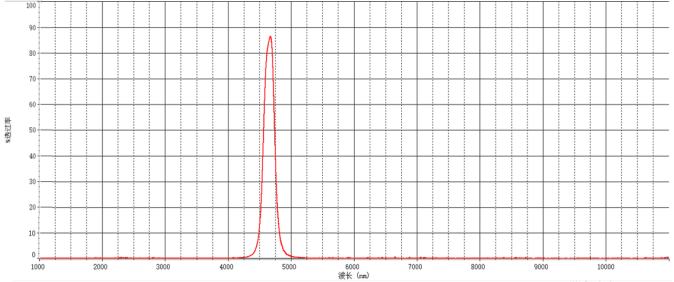

光谱曲线 |

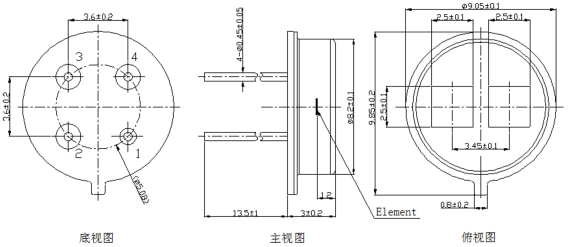

形状尺寸 | |
Unit: mm | |
1.GND | 2.NTC |
3.TP2 | 4.TP1 |
注重事项 | |
1.设计限制 | 该传感器设计用于室内使用。 当用于室外应用时 ，请务必使用合适的增补光学滤光片和防潮结构。 为阻止因操作故障或失灵引起二次故障 ，可预先添加防故障功效。 |
2.使用限制 | 为避免传感器故障 ，运行故障或任何其它故障 ，请勿在以下或类似条件下使用此传感器。 （1）情形温度转变强烈。 （2）强烈震惊或振动。 （3）在通过有阻隔质料（玻璃 ，雾等）的地方时 ，红外线无法通过检测区域。 （4）在液体 ，侵蚀性气体和海水中。 （5）在高湿度大气情形中一连使用。 （6）静态电场或强电磁波辐射。 （7）侵蚀性气体或海风。 （8）可能污染光学窗口的龌龊和多尘的情形。 |
3.焊接限制 | （1）焊接时使用烙铁焊接。焊接温度在260℃下 ，时间10秒内。阻止长时间坚持传感器引脚过热 ， （2）在焊接后必需洗濯掉所有焊剂,使用刷子冲洗。使用超声波洗濯机可能会导致性能故障。 |
4.产品使用限制 | 在任何适用的执法或划定下使用和销售。 因过失使用导致传感器故障 ，不适当的处置惩罚或存储不是制造商的责任。 |
